Аксессуары

К аксессуарам кабельных вводов серии ВВК относятся:

Уплотнительные кольца для обеспечения герметичности в месте кабельного ввода в оборудование:

ПГ плоское из силикона, СКК круглое из силикона
ФТ из фторопласта

Заглушка втычная ЗВ и заглушка плоская ЗП предназначены для транспортировки, хранения и закрытия неиспользуемых кабельных вводов в составе взрывозащищённого оборудования. Допускается к применению в составе взрывозащищённого электрооборудования совместно с кабельными вводами Exel, в других случаях только для транспортировки и хранения изделий.

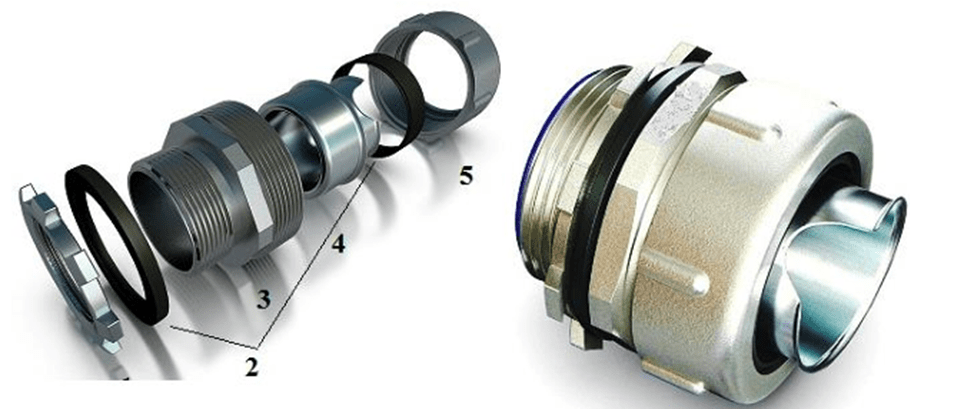

РКн – адаптер для металлорукава. Применяется с вводами серии ТВВКм\у.

КЗ – кольцо заземления устанавливается на присоединительную резьбу ввода.

КГ – контргайка используется для фиксации вводов в оборудовании.

Колпачки К и КАВ:

К – предназначены для закрытия наружных вводных резьб кабельных вводов, заглушек, адаптеров. Обеспечивают дополнительную защиту наружной резьбы при транспортировке и хранении.

КАВ - предназначены для использования со всеми кабельными вводами для обеспечения дополнительной защиты от внешних воздействий и уменьшения риска скопления пыли и влаги у ввода.

Аксессуары доступны для всех типоразмеров кабельных вводов.

ПГ

d	D	h
15,5	20,5	2,5
19	24,5	2,5
24	29	2,5
30,5	36,5	2,5
38,5	46	2,5
48	55,5	2,5
61	68,5	2,5

СКК

d1	d
13	1,5
17	1,5
22	2
30	2
37	2
47	2,5
59	2,5

ФТ

d	D	h	Тип резьбы
15,9	24	2	М16
19,9	27	2	М20
24,9	32	2	М25
31,9	41	2	М32
39,9	49	2	М40
49,9	59	2	М50
62,9	74	2	М63

ЗВ

H	D	l	d1	d2
17,5	6,5	16	7,5	8,5
17,5	8,5	16	9,5	10,5
17,5	10,5	16	11,5	12,5
17,5	12	16	13	14
22,5	13	21	14	15
22,5	14	21	15	16
22,5	15,5	21	16,5	17,5
22,5	18	21	19	20
22,5	21	21	22	23
22,5	24	21	25	26
22,5	27	21	28	29
22,5	30	21	31	32
22,5	33	21	34	35
22,5	36	21	37	38
22,5	39	21	40	41
22,5	42	21	43	44
22,5	45	21	46	47
11,5	8	10	9	10
11,5	13	10	11	12
13,5	18	12	19	20
14,5	22	13	23	24
14,5	26	13	27	28
16,5	29	15	30	31
16,5	32	15	33	34
16,5	36	15	37	38
16,5	40	15	41	42
17,5	45	16	46	47
17,5	51	16	52	53
17,5	55	16	56	57
12,5	14,1	11	15	16
12,5	9,1	11	10	11

ЗП

А
18
21,5
25,5
35
39,5
48
58

КЗ

А	В	С	Rk	Rf
16,5	6,5	31	12,75	6,5
20,5	6,5	33	14,75	6,5
25,5	6,5	35	17,25	6,5
32,5	6,5	40	22,25	7,5
40,5	6,5	45	26,25	8
50,5	6,5	53	31,25	8
63,5	6,5	67	37,75	11,5
70,5	6,5	75	41,25	12,5
90,5	6,5	80	51,25	15

КГ

С	D	F	H
М12х1,5	17	15	2,8
М16х1,5	21	19	2,8
М20х1,5	27	24	3
М25х1,5	34	30	3,5
М32х1,5	40	36	4
М40 х1,5	50	46	5
М50 х1,5	65	60	5
М63 х1,5	75	70	6
М75 х1,5	99	90	7
М90 х1,5	115	104	9
М100 х1,5	125	114	9

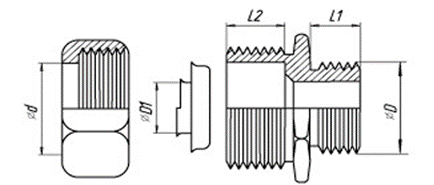

РКн

Наименование	D, мм	d, мм	D1, мм	L1, мм	L2, мм	Тип резьбы
РКн - 10	20,7	15,6	9,0	12,0	8,0	3/8" трубн.цилиндрич.
РКн - 12	20,7	18,5	12,0	12,0	8,0	1/2" трубн.цилиндрич.
РКн - 15	20,7	21,7	15,0	12,0	10,0	1/2" трубн.цилиндрич.
РКн - 20	27,0	27,2	19,0	12,0	12,0	3/4" трубн.цилиндрич.
РКн - 25	33,0	33,8	25,0	16,0	14,0	1" трубн.цилиндрич.
РКн - 32	41,7	43,00	33,0	16,0	16,0	1 1/4" трубн.цилиндрич.
РКн - 38	46,9	49,0	39,0	18,0	13,0	1 1/2" трубн.цилиндрич.
РКн - 50	59,0	61,0	49,0	18,0	12,0	2" трубн.цилиндрич.
РКн - 60	74,0	75,0	61,0	18,0	18,0	2 1/2" трубн.цилиндрич.
РКн - 75	87,0	92,0	76,0	20,0	18,0	3" трубн.цилиндрич.
РКн - 100	127,5	117,0	98,0	24,0	19,0	4" трубн.цилиндрич.

СОВМЕСТИМОСТЬ:

Наименование	Совместимый металлорукав
РКн - 15	РЗ-ЦП - 15	Р3-ЦХ - 15	Р3-ЦА - 15	Р3-НХ - 15	Р3-АВ - 15	МРПИ - 15
РКн - 20	РЗ-ЦП - 20	Р3-ЦХ - 20	Р3-ЦА - 20	Р3-НХ - 20	Р3-АВ - 20	МРПИ - 20
РКн - 25	РЗ-ЦП – 25	Р3-ЦХ - 25	Р3-ЦА - 25	Р3-НХ - 25	Р3-АВ - 25	МРПИ - 25
РКн - 32	РЗ-ЦП – 32	Р3-ЦХ - 32	Р3-ЦА - 32	Р3-НХ - 32	Р3-АВ - 32	МРПИ - 32
РКн - 38	РЗ-ЦП – 38	Р3-ЦХ - 38	Р3-ЦА - 38	Р3-НХ - 38	Р3-АВ - 38	МРПИ - 38
РКн - 50	РЗ-ЦП – 50	Р3-ЦХ - 50	Р3-ЦА - 50	Р3-НХ - 50	Р3-АВ - 50	МРПИ - 50
РКн - 60	РЗ-ЦП - 60	Р3-ЦХ - 60	Р3-ЦА - 60	Р3-НХ - 60	Р3-АВ - 60	МРПИ - 60
РКн - 75	РЗ-ЦП - 75	Р3-ЦХ - 75	Р3-ЦА - 75	Р3-НХ - 75	Р3-АВ - 75	МРПИ - 75
РКн - 100	РЗ-ЦП - 100	Р3-ЦХ - 100	Р3-ЦА - 100	Р3-НХ - 100	Р3-АВ - 100	МРПИ - 100
