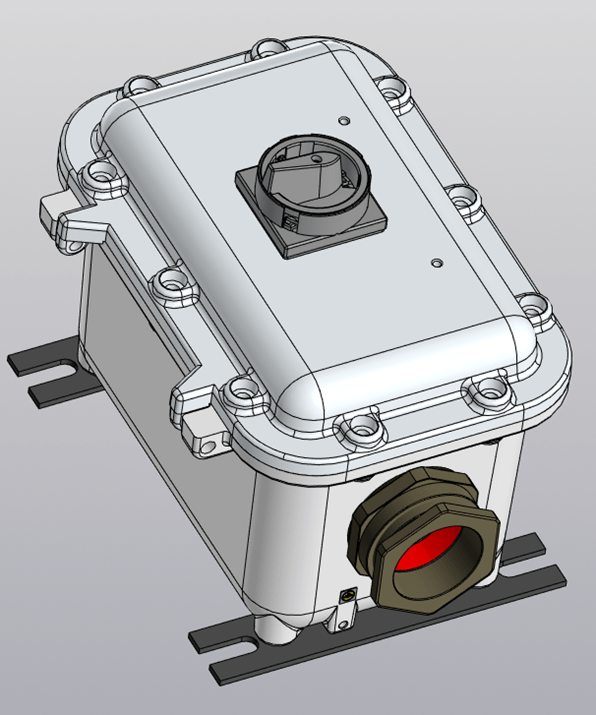

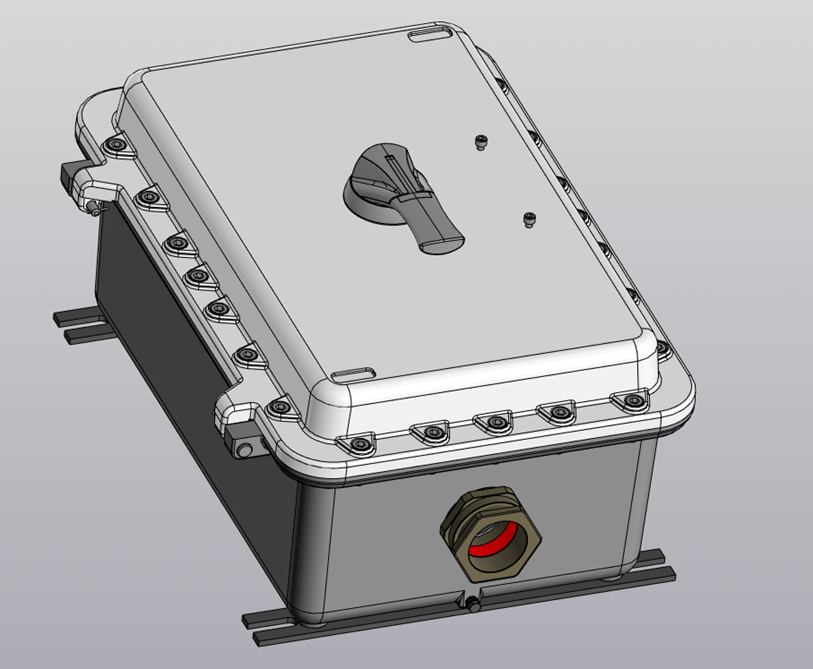

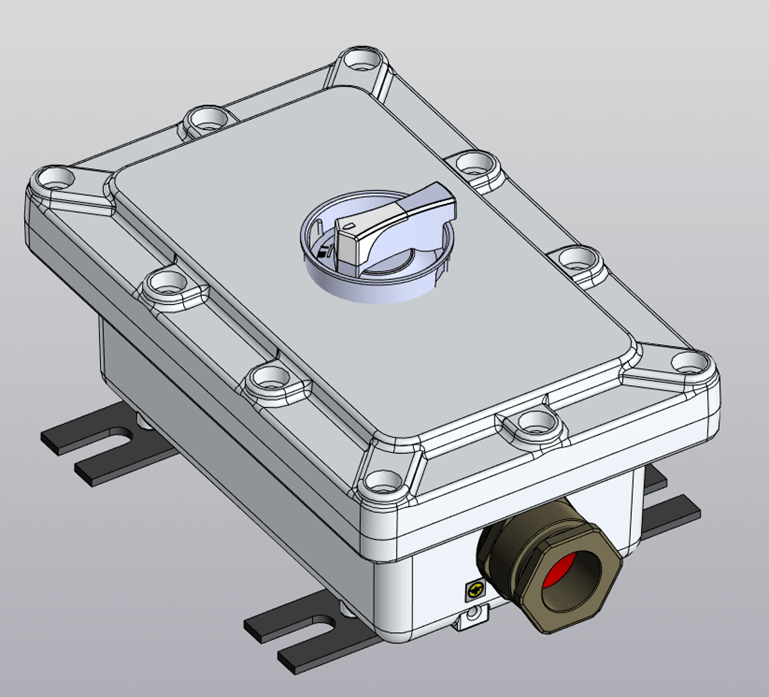

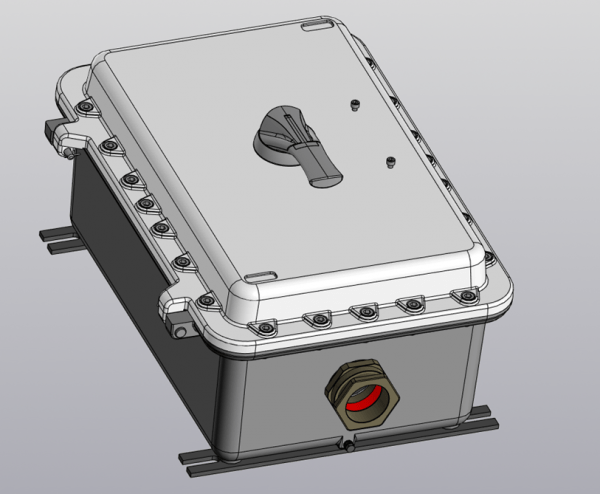

Модуль коммутации взрывозащищенный

Модуль коммутации взрывозащищенный (автоматический выключатель, выключатель разъединитель, кулачковый переключатель) предназначены для управления и защиты от перегрузок, короткого замыкания в электрической цепи, для коммутации, защитного отключения, переключения. Они применяются в химической, нефтехимической, фармацевтической и других областях промышленности, где необходимо использование взрывозащищенного оборудования.

Заказать

Технические характеристики

Маркировки взрывозащиты:
Маркировка по газу:	1Ex db IIB + H2 T6…T3 Gb X; 1Ex db IIC T6…T3 X 1Ex db IIC T6…T3 X (кроме ацетилена) 1Ex db IIC T6…T3 Gb X (кроме ацетилена) 1Ex db IIC T6…T4 X (кроме ацетилена) 1Ex db IIC T6 X (кроме ацетилена) 1Ex db IIC T6 Gb X (кроме ацетилена)
Маркировка по пыли:	Ex t b IIIC T100°C Db
Степень защиты от внешних воздействий:	IP65/66
Номинальное напряжение:	до 990 В
Номинальный ток:	до 800 А
Допустимая температура окружающей среды:	от -60 до +80ºС
Климатическое исполнение	УХЛ4, ОМ4, УХЛ5, Т1, Т2, Т3, Т5, В4, М4, О4, О5, ХЛ5, У5, ТВ1, ТВ2, ТВ3, ТВ5, ТС1, ТС2, ТС3, ТС5, ТМ1, ТМ2, ТМ3, ТМ5, ОМ5, ОМ3
Материал:	алюминий с низким содержанием меди
Цвет по умолчанию:	светло-серый RAL 7005, по заказу возможна окраска в любой цвет

Наполнение Оборудования клеммами, кабельными вводами, автоматическими выключателями и разъединителями безопасности согласовывается с клиентом по отдельным заказам.

Оборудование изготавливается в климатических исполнениях и категориях размещения: УХЛ4, ОМ4, УХЛ5, Т1, Т2, Т3, Т5, В4, М4, О4, О5, ХЛ5, У5, ТВ1, ТВ2, ТВ3, ТВ5, ТС1, ТС2, ТС3, ТС5, ТМ1, ТМ2, ТМ3, ТМ5, ОМ5, ОМ3.1 по ГОСТ 15150-69.

	Наименование МК
Технические характеристики	МК.16	МК.20	МК.25	МК.32	МК.40	МК.63	МК.80	МК.125у	МК.100	МК.125	МК.160	МК.250	МК.315	МК.400	МК.630	МК.800
Маркировка взрывозащиты	1Ex db IIB + H2 T6…T3 Gb X; 1Ex db IIC T6…T3 X 1Ex db IIC T6…T3 X (кроме ацетилена) 1Ex db IIC T6…T3 Gb X (кроме ацетилена) 1Ex db IIC T6…T4 X (кроме ацетилена) 1Ex db IIC T6 X (кроме ацетилена) 1Ex db IIC T6 Gb X (кроме ацетилена)
Номинальное рабочее напряжение переменного тока, В	415 \ 690
Номинальное импульсное выдерживаемое напряжение,кВ	8										12
Номинальный рабочий ток, A (AC-21, 415В)	16	20	25	32	40	63	80	125	100	125	160	250	315	400	630	800
Номинальный рабочий ток, A (AC-23, 690В)	16	20	25	25	25	40	40	63	63	63	160	250	315	400	630	800
Номинальная рабочая мощность, кВт при 415V (AC -23)	7,5	9	11	15	18,5	30	37	55	45	55	72	112	142	180	284	360
Номинальная рабочая мощность, кВт при 690V (AC -23)	7,5	11	15	15	18,5	30	37	55	45	55	123	193	244	310	488	621
Максимальное сечение жил основных кабелей , кв. мм (гибкий\жёсткий)	0.75/10	0.75/10	0.75/10	0.75/10	0.75/10	2,5/35	2,5/35	70	70	70	70	120	185	240	240	240
Сечение дополнительных жил кабеля, мм	0,75..2,5
Габаритные размеры ШВ без кабельных вводов, мм (ДхШхГ)	ШВ-1-17б габариты 175х175х133 мм.					ШВ-1-17б габариты 284х184х120 мм.			ШВ-1-17б габариты 306х206х206 мм.		ШВ-1-17б габариты 575х395х266 мм.
Степень защиты IP по ГОСТ 14254-2015	IP66
Температура окружающей среды, ºС	от минус 60 до плюс 60
