САВВКу под бронированный кабель в металлорукаве или трубной подводке

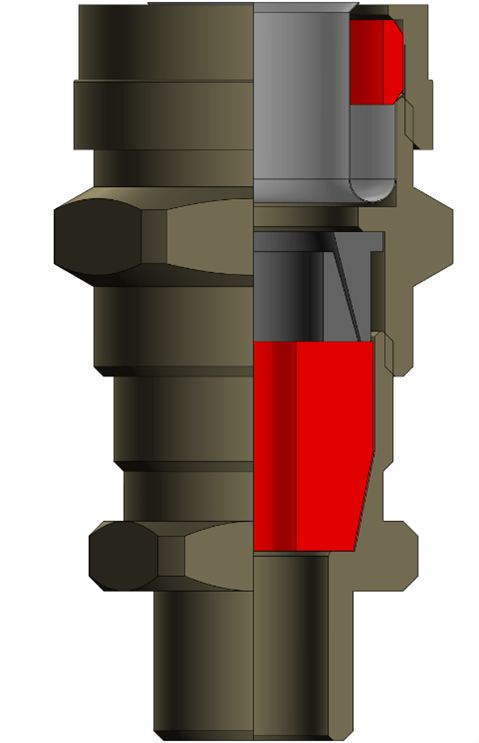

Вводы взрывозащищенные кабельные САВВКу предназначены для ввода бронированных и небронированных кабелей в металлорукаве в оболочки взрывозащищенных электрических аппаратов внутри помещений или при наружной установке, а также на морских платформах и портовых терминалах,  во взрывоопасных зонах и зонах опасных по воспламенению горючей пыли

Заказать

Технические характеристики

Маркировки взрывозащиты:
Маркировка по газу:1ExdIICGb X, 1ExeIIGb X, 2ExnRIICGc X
Маркировка по пыли:ExtaIIICDa X
Степень защиты от внешних воздействий:IP 66/67/68
Допустимая температура окружающей среды:от -60 до +130ºС
-80….+250 С (специсполнение)
Материал ввода:Латунь никелир.(по умолчанию)/
Нерж. Сталь (-Н)
Алюминий (-А)
Материал уплотнительного кольцаСиликон
Тип уплотненияКомпрессионное подвижное уплотнение

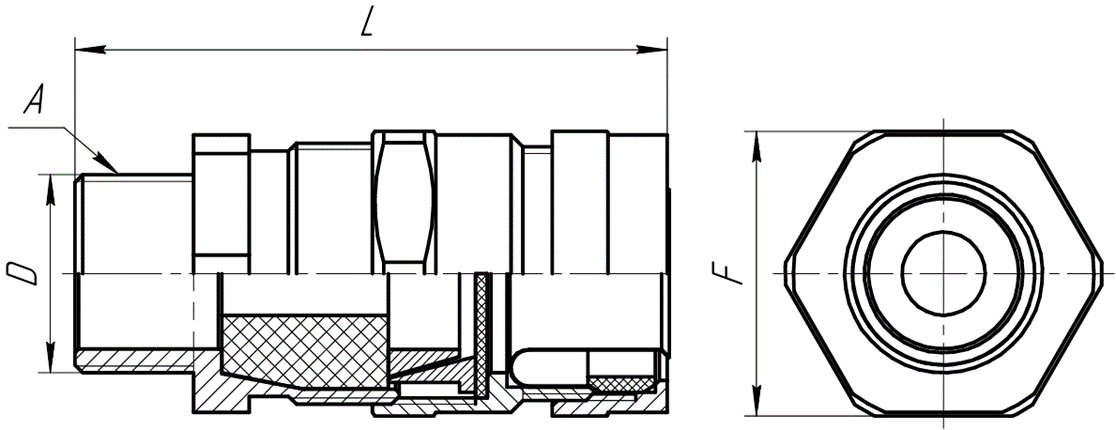

Код

Тип резьбы М

Тип    резьбы G, K (опция)

Ø кабеля внутренний, мм

Ø кабеля внешний, мм

Диаметр металлорукава

Тип металлорукава*

Размер под ключ Sw

Общая длина TL

Длина резьбы L, мм для М/G /NPT типов

САВВКу-16

М16

3/8"

4-9

9

9,1/15

РЗ ЦХ 10, МРПИ 10

24

73

15 / 16 / 17

САВВКу-16 (12 мр)

М16

3/8"

4-10

11

10,9/18

РЗ ЦХ 12, МРПИ 12

24

73

15 / 16 / 17

САВВКу-20

М20

1/2''

5,5-14

14

14/21,5

РЗ ЦХ 15 МРПИ15, ГЕРДА-МГ-15, ГЕРДА-МГ-16

32

79

15 / 16 / 17

САВВКу-20 (20 мр)

М20

1/2''

5,5-14

18,7

18,7/27

РЗ ЦХ 20   МРПИ 20, РЗ ЦХ 22   МРПИ 22, ГЕРДА-МГ-22, ГЕРДА-МГ-22

36

79

15 / 16 / 17

САВВКу-25

М25

3/4''

8-18

18,7

РЗ ЦХ 20   МРПИ 20, РЗ ЦХ 22   МРПИ 22, ГЕРДА-МГ-22, ГЕРДА-МГ-22

36

79

15 / 16 / 17

САВВКу-25 (25 мр)

М25

3/4''

8-18

23,7

23,7/33,1

РЗ ЦХ 25 МРПИ 25, ГЕРДА-МГ-25

42

79

15 / 16 / 17

САВВКу-32

М32

1''

13-24

23,7

30,4/42

РЗ ЦХ 25 МРПИ 25, ГЕРДА-МГ-25

42

98

15 / 20,5 / 21

САВВКу-32 (32 мр)

М32

1''

13-24

30,4

РЗ ЦХ 32 МРПИ 32, ГЕРДА-МГ-32

48

98

15 / 20,5 / 21

САВВКу-40

М40

1 1/4''

21-30

30,4

36,4/47

РЗ ЦХ 32 МРПИ 32, ГЕРДА-МГ-32

48

98

15 / 20,5 / 21

САВВКу-40 (38 мр)

М40

1 1/4''

21-30

36,4

РЗ ЦХ 38 МРПИ 38, ГЕРДА-МГ-38

55

98

15 / 20,5 / 21

САВВКу-50

М50

1 1/2''

24-36

36,4

46,5/61,5

РЗ ЦХ 38 МРПИ 38, ГЕРДА-МГ-38

55

98

15 / 20,5 / 21

САВВКу-50 (50 мр)

М50

1 1/2''

24-36

46,5

МРПИ 50

68

98

15 / 20,5 / 21

САВВКу-63

М63

2''

36-45

46,5

58/70

МРПИ 50

68

98

15 / 20,5 / 21

САВВКу-63 (60 мр)

М63

2''

36-45

58

МРПИ 60

76

98

15 / 20,5 / 21

Заказать

САВВКу – Х3 – Х4 – Х5, где

СА

ВВК

у

Н

20

М20х1,5

Х1

Х2

Х3

Х4

Х5

Здесь:

 Х1 – тип подводимого кабеля (бронированный в металлорукаве по умолчанию (СА));

ВВК – условное обозначение продукции: "ВВК" – вводы взрывозащищенные кабельные;

Х2 – исполнение уплотнительного кольца кабельного ввода (у – уплотнительное кольцо, м – одно специальное эластичное кольцо для всего диапазона кабелей);

Х3 – материал ввода никелированная латунь (по умолчанию знак не ставится), Н – нержавеющая сталь, Л – латунь без покрытия, С – сталь, СО – сталь оцинкованная, А – алюминий. Могут применяться аналогичные материалы;

Х4 – типоразмер кабельного ввода;

Х5 – резьба на стакане (по умолчанию указывается метрическая присоединительная резьба M);
