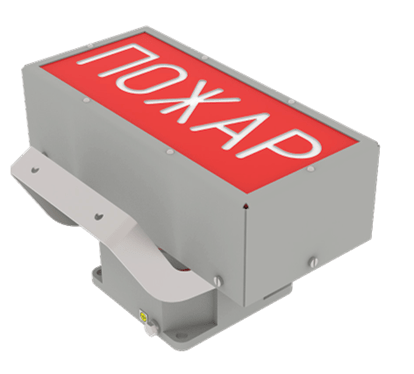

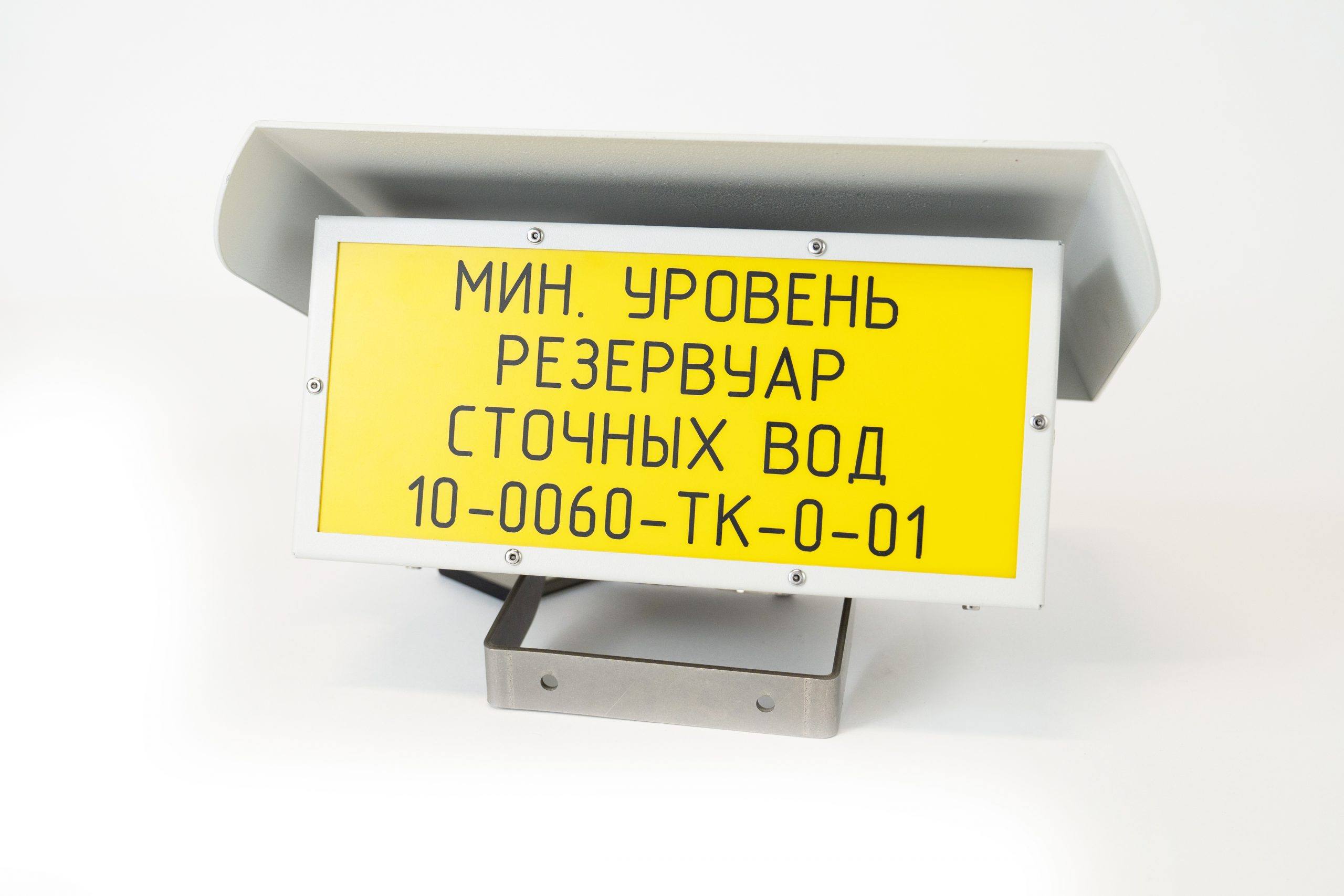

Световое табло

Заказать

Тех. характеристики:

Маркировки взрывозащиты:
Маркировка по газу:	1Ex db IIC T6…T5 Gb
Маркировка по пыли:	Ex tb IIIC T85°C…T100°C Db
Степень защиты от внешних воздействий:	IP65/IP66
Номинальное напряжение:	12-85 В DC/230В AC
Тип свечения:	постоянное или прерывистое
Яркость вспышки для ламп:	от 6 до 800 лм
Вид лампы:	Светодиодная/ксеноновая
Допустимая температура окружающей среды:	от -60 до +60ºС
Климатическое исполнение	УХЛ1 по умолчанию и другие ОМ1, О1, В1 по запросу
Материал корпуса:	алюминий с низким содержанием меди (по умолчанию) или нержавеющая сталь
Материал надписи:	Поликарбонат
Цвет по умолчанию:	светло-серый RAL 7035, другие цвета по запросу

Форма заказа:

Кодировка УМК-А-Т:

УМКА – Т – X1 – X2 – X3 – Х4/С4– Х5(А (Xa/Na) – B (Xb/Nb) – C (Xc/Nc) – D (Xd/Nd)) – X6 – Х7 – X8 – Х9 – Х10

Т – обозначение типа «табло»

 Тн – исполнение из нержавеющей стали*

 Параметры индикации:

 X1 – тип лампы и мощность лампы:

 • 1 – LED вспышка

 • 2 – LED постоянного свечения

 • 3 – ксеноновая вспышка

 X2 – напряжение:

 • переменного тока (50 или 60 Гц):

 » 110В, 220В

 • постоянного тока:

 » 12В, 24В

 » 36В, 48В

 X3 – надпись на табло (ВЫХОД, ПОЖАР, ПОРОШОК УХОДИ и пр.).

 Х4/C4 – цвет текста и цвет фона:

 • 1 – черный

 • 2 – белый

 • 3 – красный

 • 4 – зелёный

 • 5 – синий

 • 6 – жёлтый

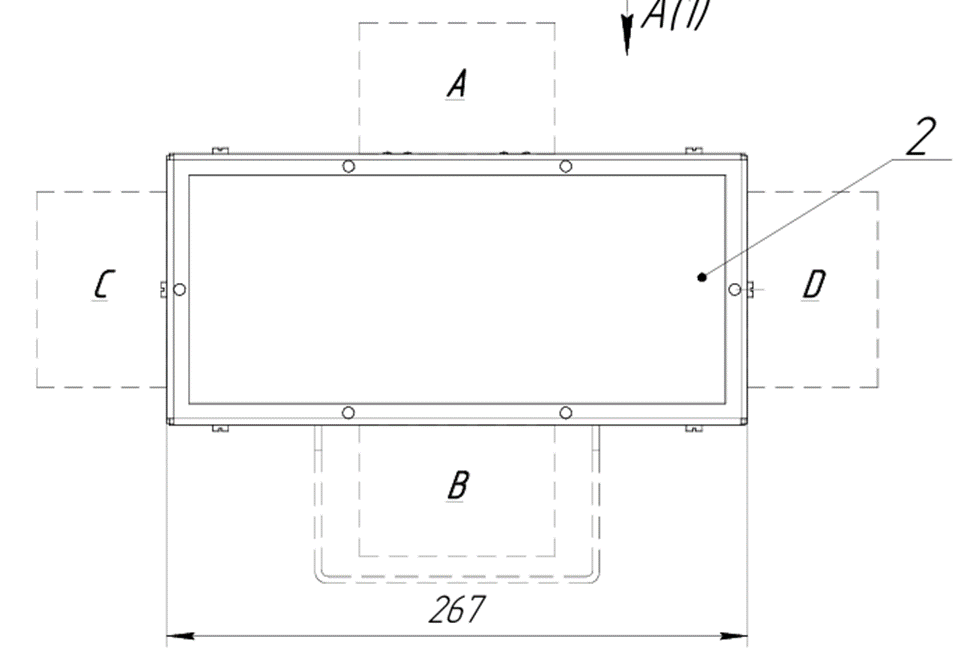

X5 – характеристики вводов:

 • А (Xa/Na) – сторона размещения вводов А, тип кабельных вводов и их количество (один или два M16; M20; M25 или М32)

 • B (Xb/Nb) – сторона размещения вводов B, тип кабельных вводов и их количество (один или два M16; M20; M25 или М32)

 • C (Xc/Nc) – сторона размещения вводов C, тип кабельных вводов и и количество (один M16; M20; M25 или М32)

 • D (Xd/Nd) – сторона размещения вводов D, тип кабельных вводов и их количество (один M16; M20; M25 или М32)

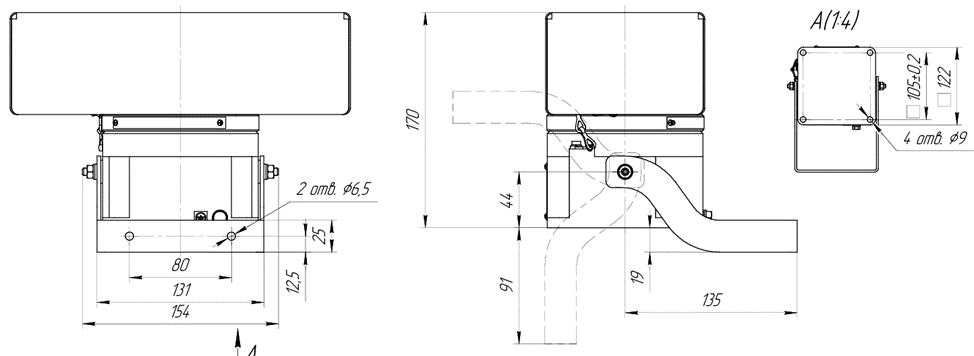

 Х6 – варианты крепежа:

 • 1 – поворотный кронштейн на стену/потолок

 • 2 – кронштейн на трубу

 • 3 – крепление к стене шарнирным кронштейном

 • 4 – на отверстия для крепления в корпусе (по умолчанию)

Опции:

 • X7 – окрашивание внешней поверхности корпуса в цвет по требованию заказчика RAL (по умолчанию серый RAL 7035)

 • X8 – указание шильда с текстом заказчика

 (например, позиционное обозначение с номером по проекту)

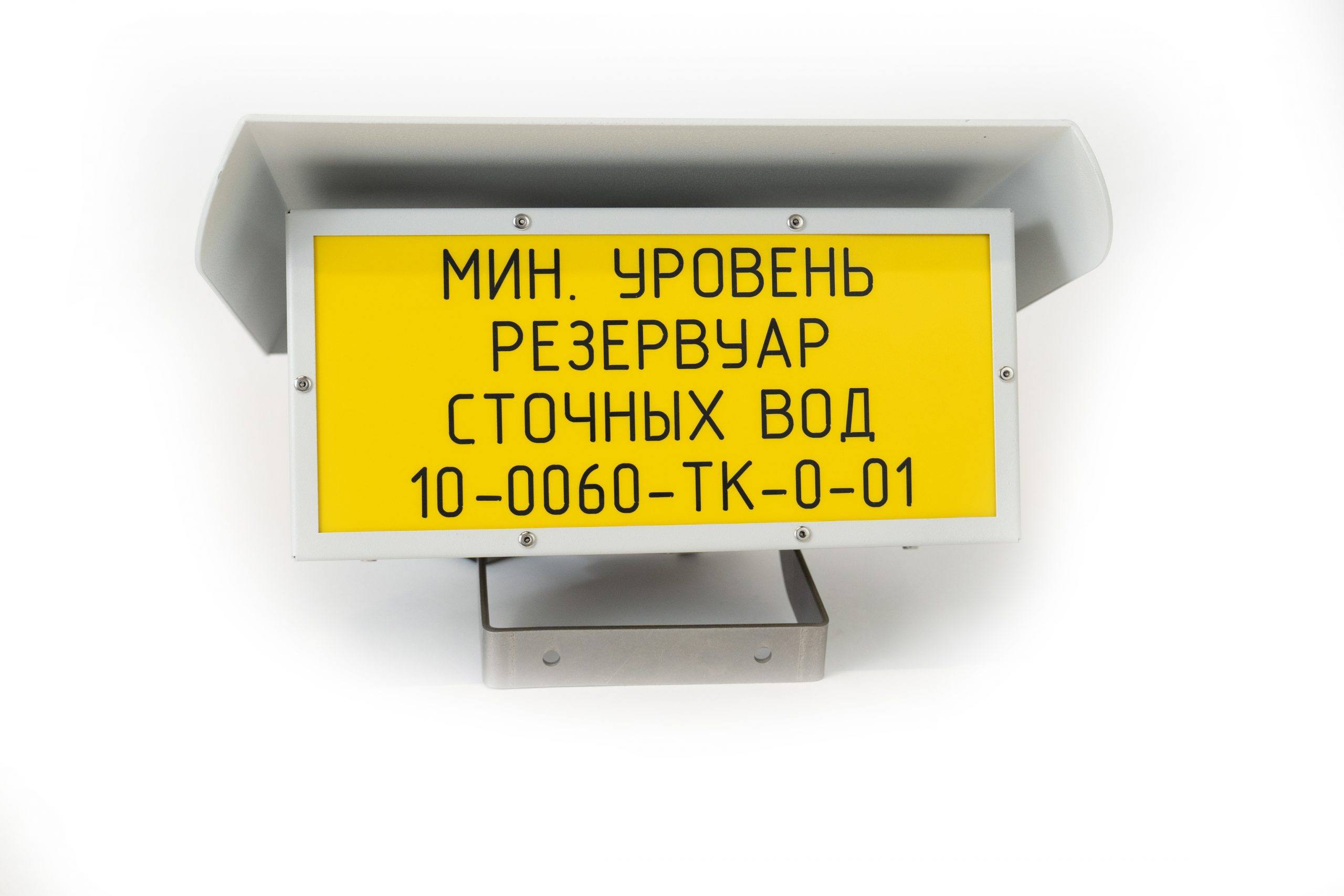

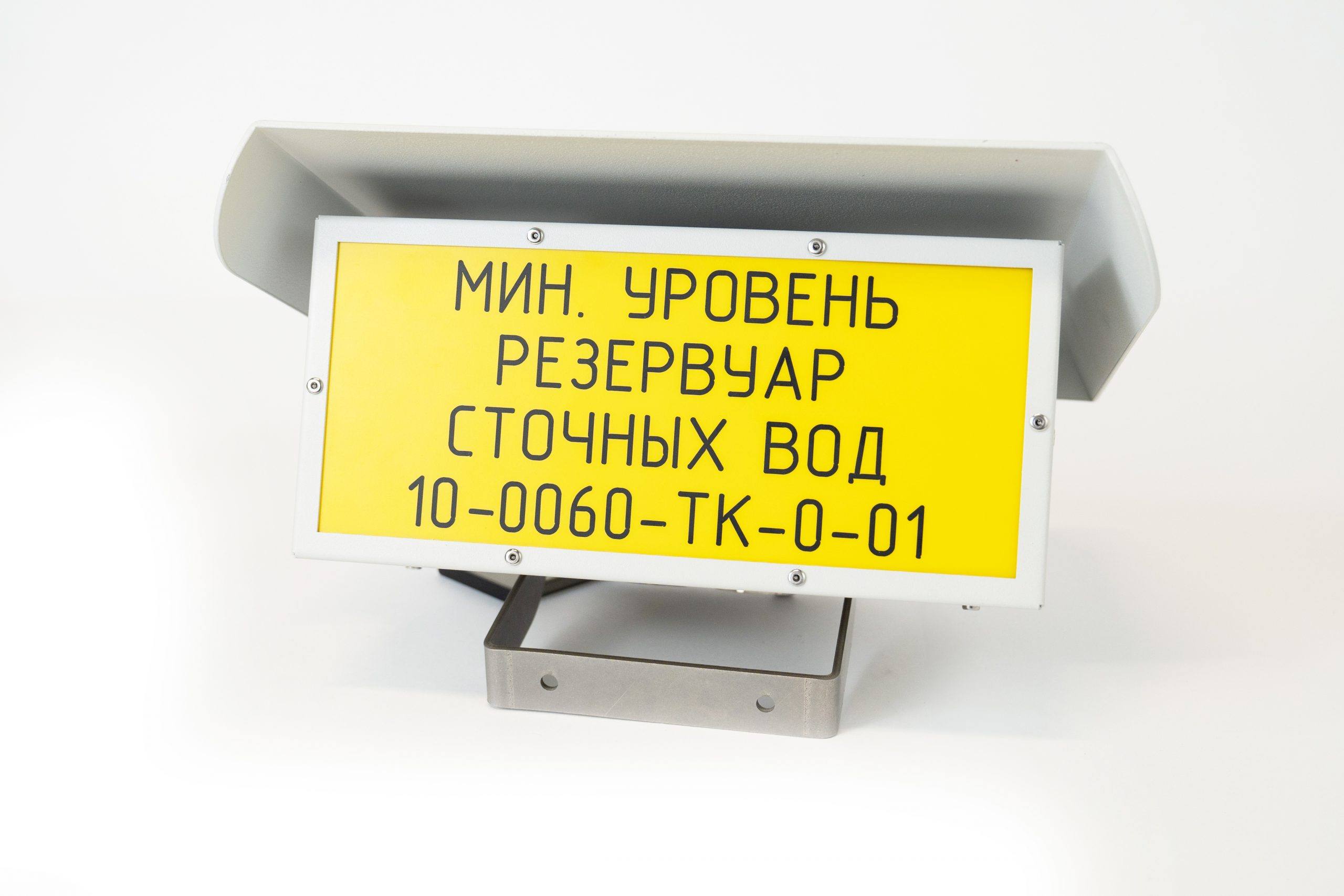

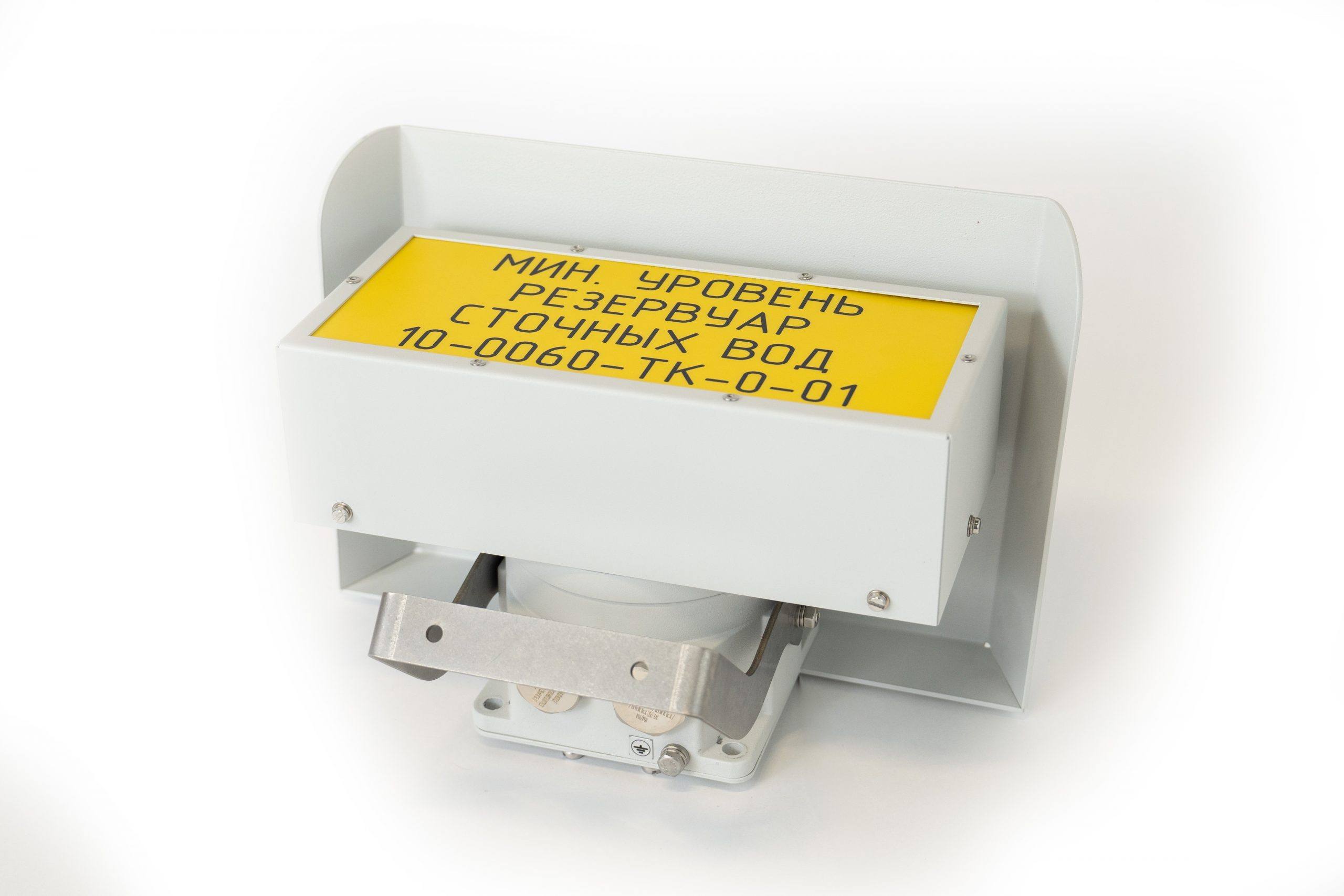

 • X9 – козырёк

*Если какая-то позиция Х1, Х2 и т.п. не требуется – поставьте «0». Если не нужны несколько позиций в конце кода, например «опции», то просто завершите код.

Например, взрывозащищенное алюминиевое световое табло с наружными габаритами 122х122х187 мм (тип УМК-А – Т) без клемм с одним металлическим вводом ВВКм32 для небронированного кабеля, установленным сверху корпуса, со светодиодным светоблоком белого цвета с белой надписью “ВЫХОД” на красном фоне, напряжением 24 В постоянного тока, мощностью 10 Вт, без «опций»: козырька, без доп. шильда, обозначается как:

УМК-А – Т – 1 – 24В – 0 – “ВЫХОД” – 2 – 3 – (0/0) – А (ВВКм32/1).
