Вводы взрывозащищенные кабельные ТВВКм с вращающейся гайкой предназначены для ввода кабелей в трубной подводке с дополнительной фиксацией, в оболочки взрывозащищенных электрических аппаратов внутри помещений или при наружной установке, а также на морских платформах и портовых терминалах, во взрывоопасных зонах и зонах опасных по воспламенению горючей пыли.
Технические характеристики
| Маркировки взрывозащиты: | |
| Маркировка по газу: | 1ExdIICGb X, 1ExeIIGb X, 2ExnRIICGc X |
| Маркировка по пыли: | ExtaIIICDa X |
| Степень защиты от внешних воздействий: | IP 66/67/68 |
| Допустимая температура окружающей среды: | -60….+130 С -80….+250 С (специсполнение) |
| Материал: | Латунь никелир.(по умолчанию)/ Нерж. Сталь (-Н) Алюминий (-А) |
| Материал уплотнительного кольца | Силикон |
| Тип уплотнения | Компрессионное подвижное уплотнение |

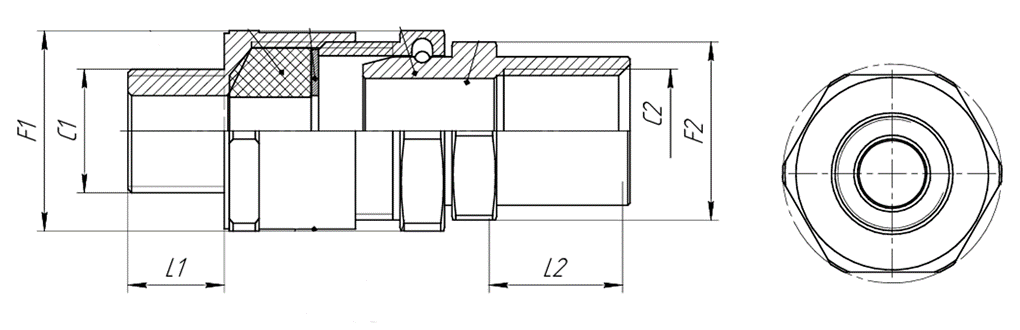

| C1 | C2 | F | L | ||||
| Код | Тип резьбы М (стандарт) | Тип резьбы G, (опция) | Тип резьбы NPT, (опция) | Тип резьбы гайки (D1)* | Ø кабеля, мм | Размер под ключ | Общая длина |
| ТВВКм-16 | М16 | 3/8” | 3/8” | вн G3/8” вр | 3-9 | 27 | 50 |
| ТВВКм-16 | М16 | 3/8” | 3/8” | н G1/2” вр | 3-9 | 27 | 60 |
| ТВВКм-20 | М20 | 1/2” | 1/2” | вн G1/2” вр | 6-14 | 27 | 50 |
| ТВВКм-20 | М20 | 1/2” | 1/2” | н G1/2” вр | 6-14 | 27 | 60 |
| ТВВКм-25 | М25 | 3/4” | 3/4” | вн G3/4” вр | 12,6-18 | 32 | 58 |
| ТВВКм-25 | М25 | 3/4” | 3/4” | н G3/4” вр | 8-18 | 32 | 65 |
| ТВВКм-32 | М32 | 1” | 1” | вн G1” вр | 21,7-26 | 41 | 58 |
| ТВВКм-40м | М40 | 1 1/4” | 1 1/4” | вн G1 1/4” вр | 26-28 | 48 | 66 |
| ТВВКм-40 | М40 | 1 1/4” | 1 1/4” | вн G1 1/4” вр | 28-32 | 48 | 66 |
| ТВВКм-50м | М50 | 1 1/2” | 1 1/2” | вн G1 1/2” вр | 32-34 | 58 | 73 |
| ТВВКм-50 | М50 | 1 1/2” | 1 1/2” | вн G1 1/2” вр | 34-40 | 58 | 73 |
| ТВВКм-63м | М63 | 2” | 2” | вн G2” вр | 40-44 | 74 | 82 |
| ТВВКм-63с | М63 | 2” | 2” | вн G2” вр | 44-50 | 74 | 82 |
| ТВВКм-63 | М63 | 2” | 2” | вн G2” вр | 50-54 | 74 | 82 |

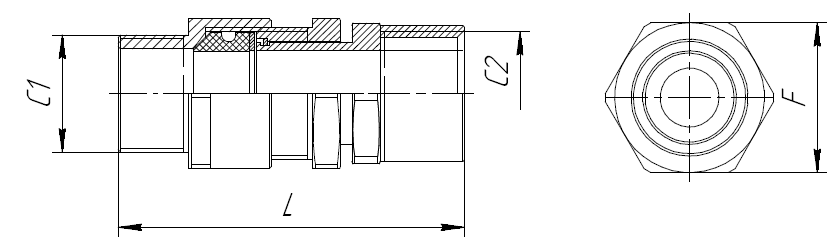

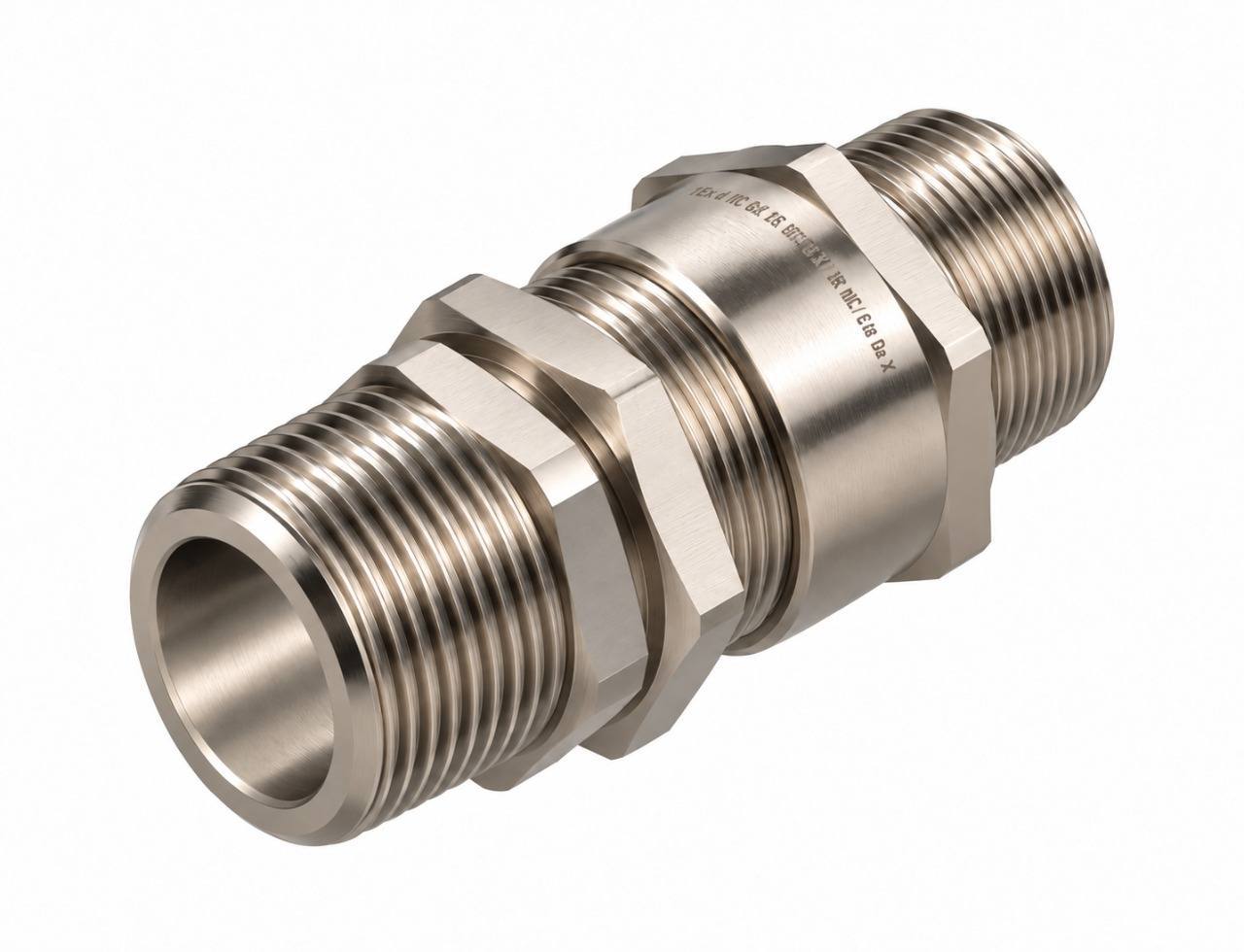

Кабельный ввод ТВВКм с вращающейся гайкой (наружная резьба):

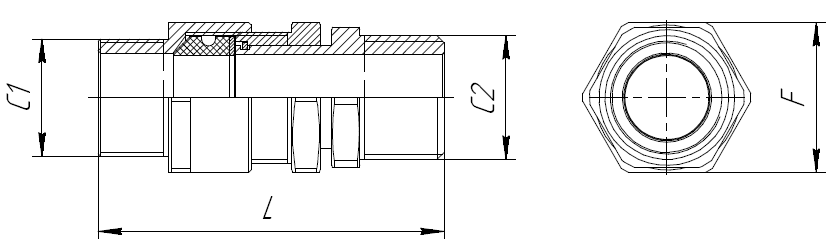

Кабельный ввод ТВВКм с вращающейся гайкой (внутренняя резьба):
ТВВКм – Х3 – Х4 – Х5 – Х6, где
|
Т |
ВВК |
м |
Н |
20 |
М20х1,5 |
(G1/2”в) |
|
Х1 |
Х2 |
Х3 |
Х4 |
Х5 |
X6 |
Здесь:
Х1 – тип подводимого кабеля (в трубной подводке по умолчанию (Т));
ВВК – условное обозначение продукции: “ВВК” – вводы взрывозащищенные кабельные;
Х2 – исполнение уплотнительного кольца кабельного ввода (м – одно специальное эластичное кольцо для всего диапазона кабелей);
Х3 – материал ввода никелированная латунь (по умолчанию знак не ставится), Н – нержавеющая сталь, Л – латунь без покрытия, С – сталь, СО – сталь оцинкованная, А – алюминий. Могут применяться аналогичные материалы;
Х4 – типоразмер кабельного ввода;
Х5 – тип резьбы (по умолчанию указывается метрическая присоединительная резьба M);
Х6 – тип вращающейся гайки.
