ВВКгм под небронированный греющий кабель

Вводы взрывозащищенные кабельные ВВКгм предназначены для ввода небронированных греющих кабелей в оболочки взрывозащищенных электрических аппаратов внутри помещений или при наружной установке, а также на морских платформах и портовых терминалах, во взрывоопасных зонах и зонах опасных по воспламенению горючей пыли

Технические характеристики

Маркировки взрывозащиты:
Маркировка по газу:	1ExdIICGb X, 1ExeIIGb X, 2ExnRIICGc X
Маркировка по пыли:	ExtaIIICDa X
Степень защиты от внешних воздействий:	IP 66/67/68
Допустимая температура окружающей среды:	-60….+130 С -80….+250 С (специсполнение)
Материал ввода	Латунь никелир.(по умолчанию)/ Нерж. Сталь (-Н) Алюминий (-А)
Материал уплотнительного кольца	Силикон
Тип уплотнения	Компрессионное подвижное уплотнение

Заказать

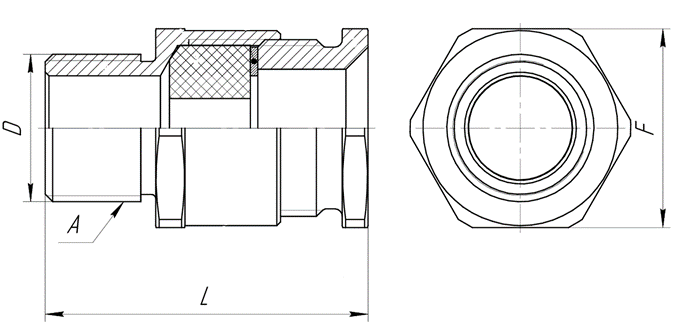

Код	Тип резьбы М (стандарт)	Тип резьбы G, K (опция)	Ø кабеля, мм	Размер под ключ Sw	Общая длина TL	Длина резьбы L, мм для М (G, K) типов
ВВКгм-20	М20	1/2''	9х5-12х8	27	36	15/16/17

Заказать

Х1 ВВК Х2 – Х3 – Х4 – Х5, где

	ВВКг	м	Н	20	М20х1,5
Х1	ВВКг	Х2	Х3	Х4	Х5

Здесь:

Х₁ – тип подводимого кабеля (небронированный по умолчанию (знак не ставится));

ВВК – условное обозначение продукции: "ВВКг" – вводы взрывозащищенные под греющие кабели;

Х₂ – исполнение уплотнительного кольца кабельного ввода (м – одно специальное эластичное кольцо для всего диапазона кабелей);

Х₃ – материал ввода никелированная латунь (по умолчанию знак не ставится), Н – нержавеющая сталь, Л – латунь без покрытия, С – сталь, СО – сталь оцинкованная, А – алюминий. Могут применяться аналогичные материалы;

Х₄ – типоразмер кабельного ввода;

Х₅ – резьба на стакане (по умолчанию указывается метрическая присоединительная резьба M);
