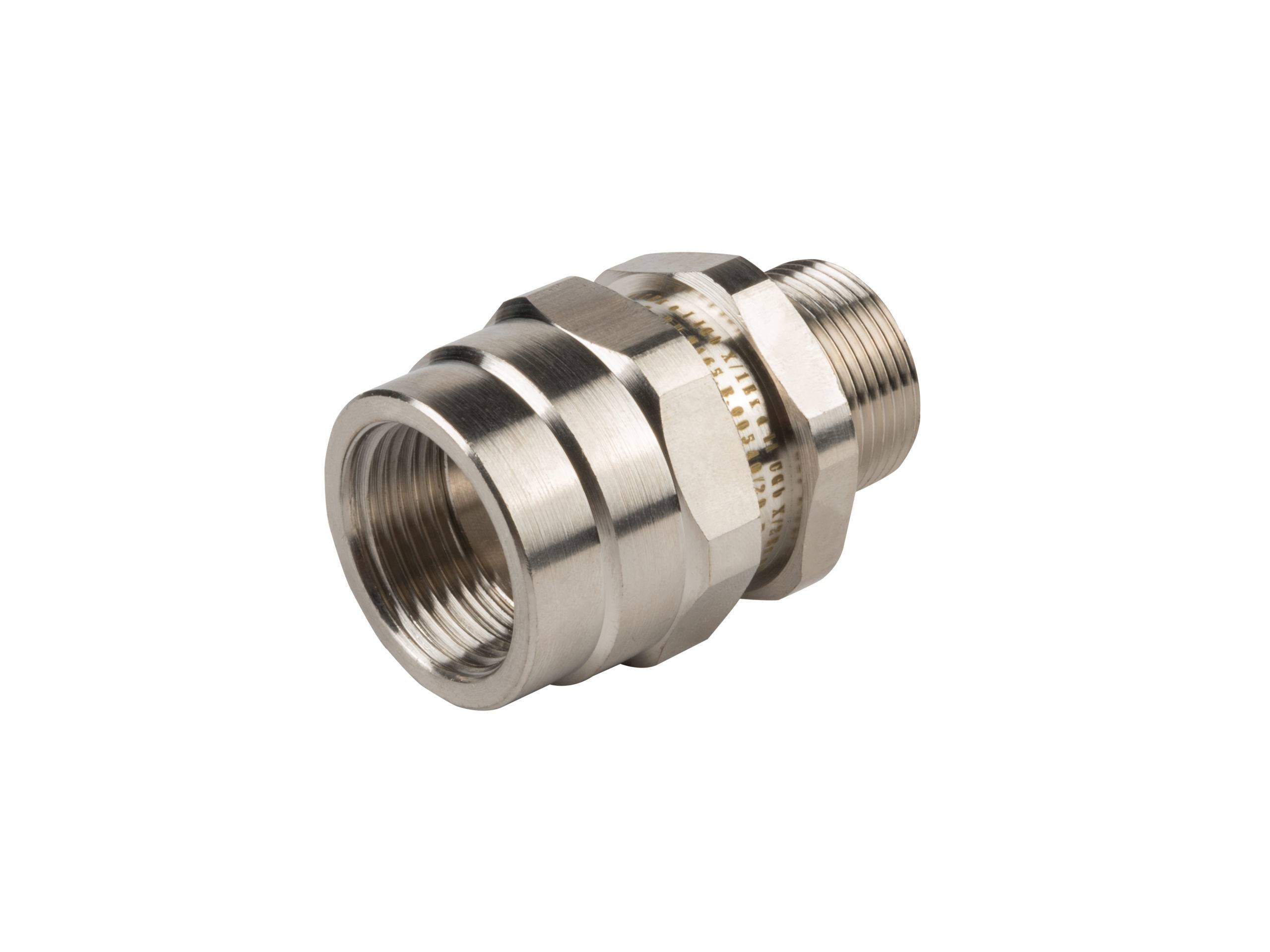

Ввод ТВВКгу

Вводы взрывозащищенные кабельные ТВВКгу предназначены для ввода кабелей в трубной подводке в оболочки взрывозащищенных электрических аппаратов внутри помещений или при наружной установке, а также на морских платформах и портовых терминалах, во взрывоопасных зонах и зонах опасных по воспламенению горючей пыли.

Заказать

Технические характеристики

Маркировки взрывозащиты:
Маркировка по газу:	1ExdIICGb X, 1ExeIIGb X, 2ExnRIICGc X
Маркировка по пыли:	ExtaIIICDa X
Степень защиты от внешних воздействий:	IP 66/67/68
Допустимая температура окружающей среды:	-60….+130 С
	-80….+250 С (специсполнение)
Материал ввода	Латунь никелир.(по умолчанию)/
	Нерж. Сталь (-Н)
	Алюминий (-А)
Материал уплотнительного кольца	Силикон
Тип уплотнения	Компрессионное подвижное уплотнение

Код	Тип метрической резьбы М (стандарт)	Тип трубной резьбы G, K (опция)	Ø кабеля, мм	Размер под ключ Sw	Длина резьбы L, мм для М-резьбы	Длина резьбы L, мм для (G,K) – резьб	Общая длина TL для М-резьбы
ТВВКгу-20	М20	1/2”	9х5-12х8	32	15	16	62
ТВВКгу-25	М25	3/4”	9х5-12х8	36	15	16	62

Х1 ВВК Х2 – Х3 – Х4 – Х5, где

А	ВВК	у	Н	20	М20х1,5
Х1	ВВК	Х2	Х3	Х4	Х5

Здесь:

Х₁ – тип подводимого кабеля (небронированный по умолчанию (знак не ставится), «Т» – в трубной подводке);

ВВК – условное обозначение продукции: «ВВК» – вводы взрывозащищенные кабельные;

Х₂ – исполнение уплотнительного кольца кабельного ввода (у – комплект уплотнительных колец);

Х₃ – материал ввода никелированная латунь (по умолчанию знак не ставится), Н – нержавеющая сталь, Л – латунь без покрытия, С – сталь, СО – сталь оцинкованная, А – алюминий. Могут применяться аналогичные материалы;

Х₄ – типоразмер кабельного ввода;

Х₅ – резьба на стакане (по умолчанию указывается метрическая присоединительная резьба M);

Сертификаты

ТР ТС 012/2011: № ЕАЭС RU C-RU.HB07.B.00778/23
