Взрывозащищенные посты управления и индикации УМК-А-П

Взрывозащищённые пост управления УМК-А-П предназначены для управления, индикации, соединения и разветвления кабелей в системах оповещения внутри помещений или при наружной установке, во взрывоопасных зонах и зонах опасных по воспламенению горючей пыли, и зонах, в которых возможно воздействие пламени на оборудование

Заказать

Технические характеристики

Маркировки взрывозащиты:
Маркировка по газу:1Ex db IIC T6…T5 Gb
1Ex db [ia Ga] IIC T6…T5 Gb
Маркировка по пыли:Ex tb IIIC T85 °C…T100°C Db
Ex tb [ia Da] IIIC T85°C…T100°C Db
Степень защиты от внешних воздействий:IP65/IP66 (IP67 с уплотнительным О-образным кольцом по запросу)
Номинальное напряжение ACDC:12DC, 24 DC, 36 DC, 48 DC, 60 DC, 110 AC, 220 AC, 240 AC, 254 AC
Номинальный ток:от 10 до 24 А
Допустимая температура окружающей среды:от -60 до +60ºС
Климатическое исполнениеУХЛ1 по умолчанию и другие ОМ1, О1, В1 по запросу
Материал:алюминий с низким содержанием меди (по умолчанию) или нержавеющая сталь
Цвет по умолчанию:светло-серый RAL 7035, другие цвета по запросу

Форма заказа:

Кодировка УМК-А-П для простых единичных изделий:

УМК-А – П – (X1/К1/V1/C1) – (X2/N2) – X3(A (Xa/Na) – B (Xb/Nb) – C (Xc/Nc) – D (Xd/Nd)) – X4 – X5 – X6 – Х7;

П – обозначение типа «пост управления»;

Пн – исполнение из нержавеющей стали.

Элементы управления и индикации:

(X1/К1/V1/C1) – обозначение элемента, тип контактов, полюсов, ток и напряжение

 X1 – тип лампы и мощность лампы:

 • КЭВ – кнопка

 • КЭВ – гриб – кнопка-гриб

 • ВЭВ – рукоятка управления автоматическими выключателями или кулачковыми переключателями

 • ЛЭВ – лампа

 К1 – количество и тип контактов для кнопок КЭВ:

 • 1НО, 1НЗ, 2НО, 2НЗ, 3НО, 3НЗ, 4НО, 4НЗ, 1НО/1НЗ, 2НО/2НЗ

 • Количество полюсов / номинальный ток для ВЭВ 1, 2, 3 / до 100 А

 V1 – номинальное напряжение от 24 до 660 В/380 В (АС/DC) Для ламп ЛЭВ 12 В, 24 В, 36 В, 48 В, 110 В, 220 В

 С1 – цвет для кнопки КЭВ/лампы ЛЭВ:

  • 0 – отсутствует (белый/прозрачный),
  • 1 – красный,
  • 2 – желтый,
  • 3 – зелёный,
  • 4 – синий,
  • 5 – оранжевый,
  • 6 – чёрный.

Х2 – тип клемм

 N2 – количество клемм (до 14 MVK 2,5)

 X3 – характеристики вводов:

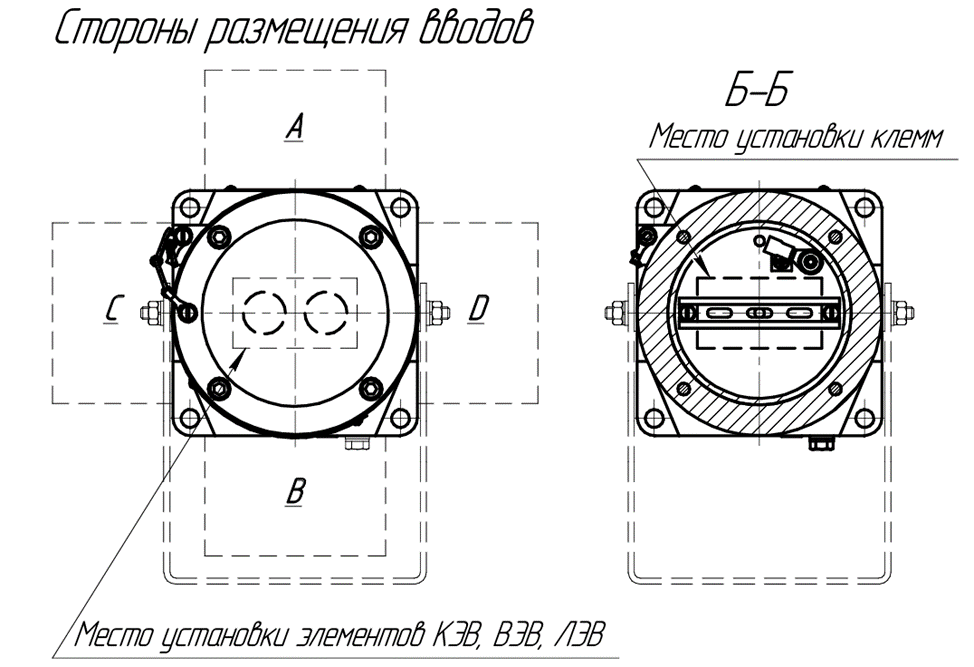

 • А (Xa/Na) – сторона размещения вводов А,

 тип кабельных вводов и их количество (один

или два M16; M20; M25 или М32)

 • B (Xb/Nb) – сторона размещения вводов B,

 тип кабельных вводов и их количество (один

или два M16; M20; M25 или М32)

 • C (Xc/Nc) – сторона размещения вводов C,

 тип кабельных вводов и их количество (один

M16; M20; M25 или М32)

 • D (Xd/Nd) – сторона размещения вводов D,

 тип кабельных вводов и их количество (один

M16; M20; M25 или М32)

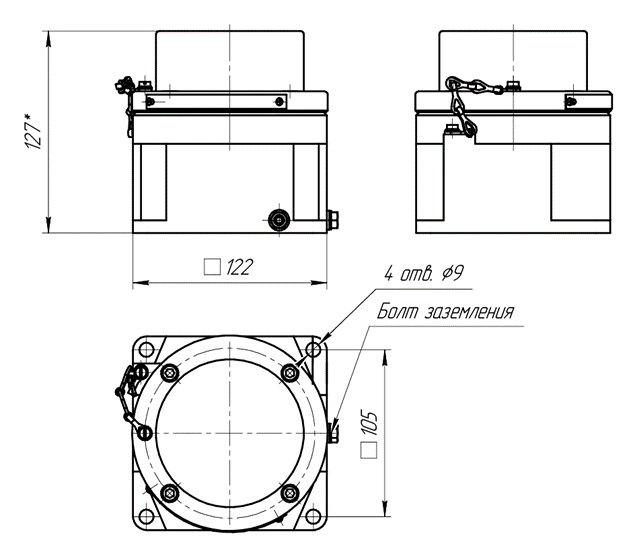

Х4 – варианты крепежа:

• 3 – крепление к стене шарнирным крон

штейном

 • 4 – на отверстия для крепления в корпусе (по

 умолчанию)

 Опции:

 • X5 – окрашивание внешней поверхности корпуса в цвет по требованию заказчика RAL (по

умолчанию серый RAL 7035)

 • X6 – указание шильда с текстом заказчика

 (например, позиционное обозначение с номером по проекту)

 • Х7 – козырёк

УМК-А – П – (КВЭ-2-12-220-1-1-6\2, ПВЭ-1-01-(220-380)-2\2) – (0/0) – А (ВВКм32/1).
