Взрывозащищенные разъемы (вилки и розетки)

Разъемы взрывозащищенные предназначены для быстрого соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 690 В постоянного тока и переменного тока частотой до 60 Гц.

Разъемы имеют цветовую маркировку, удобную при установке нескольких соединителей.

Конструкция разъемов обеспечивает электрическую блокировку, что гарантирует:

  • подачу напряжения на контакты только после полного соединения вилки с розеткой;
  • разъединение контактов только после отключения напряжения с этих контактов.

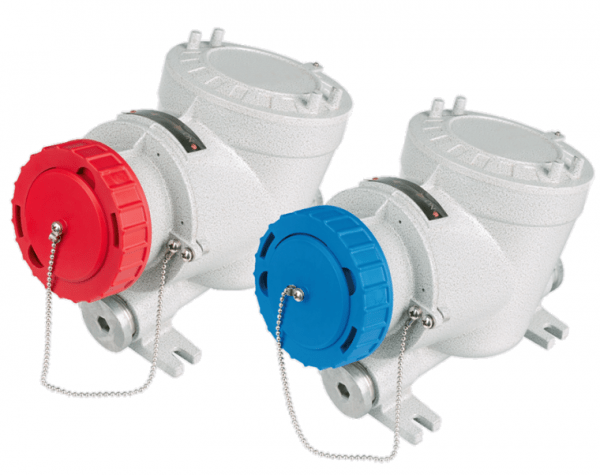

Взрывозащищенный разъем с видом взрывозащиты d, t

Маркировка взрывозащиты 1Ex db IIC T6…T4 Gb
Ex tb IIIC T60⁰C… T135⁰C Db
Степень защиты IP66/IP67/IP68
T, °С -60°С…+85°С
Номинальный ток 16А, 32А, 63А, 125А
Полюса 2P, 3P, 4P, 5P
Климатическое исполнение УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал Алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет RAL7042

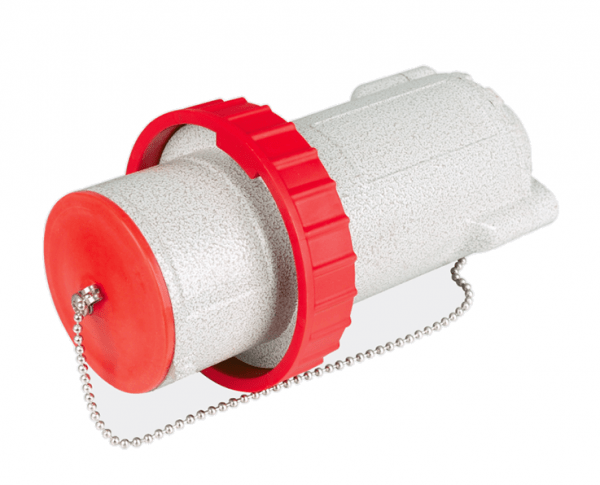

Взрывозащищенная вилка с видом взрывозащиты d, t

Маркировка взрывозащиты 1Ex db IIC T6…T4 Gb
Ex tb IIIC T60⁰C… T135⁰C Db
Степень защиты IP66/IP67/IP68
T, °С -60°С…+85°С
Напряжение 24～50 В AC, 100～130 В AC, 200～250 В AC, 380～415 В AC, 480～500 В AC, 600～690 В AC
Полюса 2P, 3P, 4P, 5P
Климатическое исполнение УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал Алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет RAL7042

Взрывозащищенный встраиваемый разъем с видом взрывозащиты d, t

Маркировка взрывозащиты Ex db IIC Gb U
Ex tb IIIC Db U
Степень защиты IP66/IP67/IP68
T, °С -60°С…+135°С
Напряжение 24～50 В AC, 100～130 В AC, 200～250 В AC, 380～415 В AC, 480～500 В AC, 600～690 В AC
Полюса 2P, 3P, 4P, 5P
Климатическое исполнение УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал Алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет RAL7042

Взрывозащищенный разъем с видом взрывозащиты d е, t

Маркировка взрывозащиты 1Ex db eb IIC T6…T4 Gb,
1Ex db eb IIC T6…T4 Gb Х
Ex tb IIIC T60⁰C… T135⁰C Db,
Ex tb IIIC T60⁰C… T135⁰C Db Х
Степень защиты IP66/IP67/IP68
T, °С -60°С…+85°С
Номинальный ток 16А, 32А, 63А
Напряжение 110 ~ 130 В, 200 ~ 250 В, 380 ~ 415 В, 480 ~ 500 В, 600 ~ 690 В
Полюса 2P, 3P, 4P, 5P
Климатическое исполнение УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал Полиэстер
